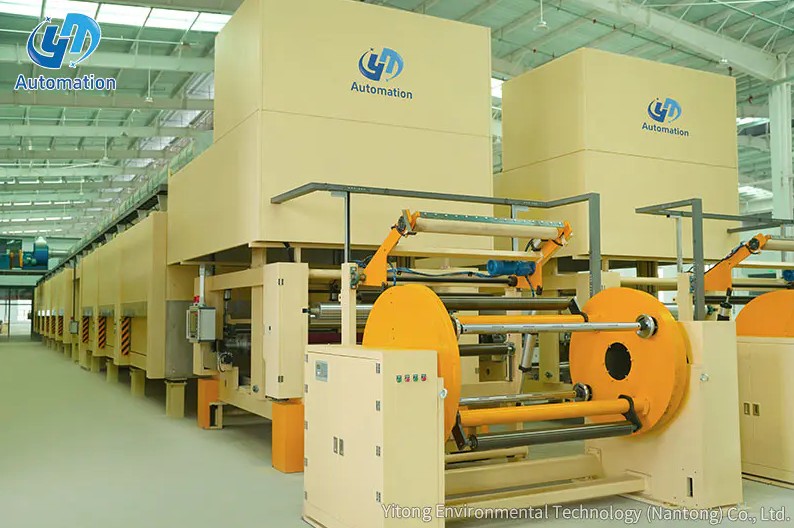

A Roterende afwikkelaar werkt door een gewikkelde rol baanmateriaal op een roterende as of klauwplaat te ondersteunen en vervolgens actief de snelheid en het remkoppel te regelen dat op die as wordt uitgeoefend terwijl het stroomafwaartse proces materiaal van de rol trekt. Het kernprincipe is continue spanningscontrole: naarmate de roldiameter afneemt tijdens het afwikkelen, vereist dezelfde lineaire baansnelheid steeds minder rotatiekoppel, en het besturingssysteem van de afwikkelaar compenseert dit automatisch om een stabiele, consistente baanspanning gedurende de hele levensduur van de rol te behouden. Yitong Environmental Technology beschrijft deze functie duidelijk: een roterende afwikkelaar voert continu een rol materiaal in een stroomafwaarts verwerkings-, print-, coating- of lamineerproces met een gecontroleerde snelheid en spanning, waarbij de moederrol wordt geroteerd naarmate het materiaal wordt verbruikt en een stabiele webtoevoer zonder onderbrekingen wordt gehandhaafd (Bron: Yitong Environmental Technology, What Is a Roterende afwikkelaar). De nauwkeurigheid van de spanning is van belang omdat inconsistente spanning kreukels, breuken, registratiefouten en printfouten veroorzaakt die tijd en materiaal kosten om te corrigeren.
Om te begrijpen hoe een roterende afwikkelaar werkt, helpt het om het probleem te begrijpen dat het moet oplossen. Webgebaseerde productieprocessen, waaronder printen, snijden, coaten, lamineren en het converteren van flexibele verpakkingen, vereisen allemaal een continue, stabiele spanningsstroom van materiaal dat met een consistente snelheid de machine binnenkomt. De grondstof arriveert als een opgewonden rol, en een opgewonden rol vormt een fundamentele mechanische uitdaging: naarmate het materiaal van de buitenkant van de rol naar binnen wordt verbruikt, neemt de roldiameter voortdurend af. Bij een constante assnelheid levert een rol met een kleinere diameter minder baan per omwenteling op. Bij constante spanning met een eenvoudig remsysteem neemt de spanning toe naarmate de diameter kleiner wordt, omdat hetzelfde remkoppel nu op een kleinere momentarm inwerkt.
Jota Machinery legt dit direct uit: een afwikkelstandaard is veel meer dan een mechanische houder; het is een zorgvuldig ontworpen systeem dat is ontworpen om zware jumborollen te ondersteunen, de spanning te controleren naarmate de roldiameter kleiner wordt, en het web uitgelijnd te houden als het stroomafwaartse secties binnengaat, met een goed ontwerp dat rimpels, breuken en ongelijke randen voorkomt die uren stilstand en productconsistentie kosten (Bron: Jota Machinery, What Is an Unwind Stand). Een roterende afwikkelaar pakt dit probleem met de afnemende diameter aan via een regellus met diameterdetectie, een feedbacksysteem voor de danserrollen of een meetsysteem voor de spanning van de loadcel, waarbij elk systeem voortdurend het afwikkelkoppel aanpast om de veranderende rolgeometrie te compenseren.
Een roterende afwikkelaar integreert verschillende mechanische en besturingssubsystemen, die elk een specifieke functie vervullen in de baanverwerkingsvolgorde.
Het hoofdframe vormt de structurele basis die het gewicht van de moederrol ondersteunt en weerstand biedt aan de dynamische krachten die worden gegenereerd tijdens het trekken, versnellen en vertragen van de baan. Rolondersteuning heeft twee hoofdvormen: een asontwerp waarbij een doornas door de rolkern wordt geschroefd en in aan de zijkant gemonteerde lagers wordt vergrendeld, of een asloos ontwerp waarbij hydraulische of mechanische klauwplaten vanaf elk uiteinde in de rolkern uitzetten zonder dat een as over de volledige lengte nodig is. Jota Machinery merkt op dat asloze turretsystemen worden gebruikt voor flexibele verpakkingsfilms om een soepele verwerking van rekbare materialen te garanderen, terwijl op as gebaseerde ontwerpen vaker voorkomen bij toepassingen met stijve film, papier en folie waarbij het vasthouden van de kern minder zorgwekkend is (Bron: Jota Machinery, What Is an Unwind Stand). Papierrollen kunnen meerdere tonnen wegen en een diameter van meer dan 2.500 mm hebben, waardoor een stevige frameconstructie en spanningscontrole met hoog koppel nodig zijn om ze veilig te kunnen hanteren (Bron: Yitong Environmental Technology, What Is a Rotary Unwinder).
Het rem- of aandrijfsysteem regelt fysiek de rotatie van de rolas als reactie op de baantrekkracht die wordt uitgeoefend door de stroomafwaartse machine. Er worden drie belangrijke bedieningstechnologieën gebruikt.
Bij pneumatische remsystemen creëert de luchtdruk die wordt uitgeoefend op een schijf- of trommelrem op de afwikkelas het remkoppel dat de trekkracht van het stroomafwaartse proces weerstaat. Een mechanische basisbenadering maakt gebruik van pneumatiek of veren om de kracht van een roterende danser of roterende webslinger te balanceren met een rem op de afwikkelas, zoals beschreven door Label en Narrow Web in een technisch overzicht van het omzetten van apparatuurconfiguraties (Bron: Label en Narrow Web, Rewinds, Unwinds and Splicers). De luchtdruk wordt in realtime door de spanningsregelaar gemoduleerd om de afnemende roldiameter te compenseren.
Bij magnetische poederremsystemen genereert elektrische stroom door een met poeder gevulde koppeling het remkoppel, waarbij het koppel evenredig is aan de aangelegde stroom. Dit maakt een zeer soepele, elektronisch nauwkeurige koppelmodulatie mogelijk zonder de hysterese-effecten die mechanische remmen kunnen beïnvloeden.
Bij aangedreven afwikkelconfiguraties regelt een regeneratieve motor actief de assnelheid in plaats van alleen maar remweerstand toe te passen. Hierdoor kan de afwikkelaar rollen met een hoge traagheid en grote diameter nauwkeuriger verwerken tijdens het accelereren en vertragen, en deelnemen aan de spanningscontrole door de motorsnelheid te variëren als reactie op de positie van de danser of feedbacksignalen van de loadcel.
De danserrol is het onderdeel dat het meest direct de continue spanningscontrole handhaaft tussen de afwikkelaar en het stroomafwaartse proces. Een danserrol is een vrij zwevende rol die op de baan rust tussen de afwikkelas en de eerste vaste kneep of geleidingsrol stroomafwaarts. Montalvo Corporation beschrijft het principe: alle danserspanningscontroles hebben vrijlooprollen of armen die voor één richting zijn voorgespannen, en als een web over een danserrol wordt getrokken, beweegt het als reactie op eventuele veranderingen in zijn positie, waarbij de beweging een verandering in de webspanning weerspiegelt, en een sensor die die positie bewaakt om de beweging van de aandrijving te controleren (Bron: Montalvo Corporation, Dancer Roll Tension Control Basics).
De danserrol fungeert tegelijkertijd als mechanische buffer en sensor. Wanneer het stroomafwaartse proces meer baan trekt dan de afwikkelaar aflevert, zakt de danser en reageert het besturingssysteem door het remkoppel te verminderen of de motorsnelheid te verhogen om de toevoer te herstellen. Wanneer het aanbod de vraag overtreft, komt de danser omhoog en remt het systeem harder of verlaagt de snelheid. Yitong Environmental Technology meldt dat loadcelsystemen, waarbij krachtopnemers de werkelijke baanspanning op een vaste rol meten, een spanningscontrolenauwkeurigheid bereiken van plus of min 1 tot 3 procent van het instelpunt onder stabiele bedrijfsomstandigheden (Bron: Yitong Environmental Technology, What Is a Rotary Unwinder).
Zelfs een goed gewikkelde rol zal enige laterale baanafwijking vertonen als de rol afwikkelt als gevolg van randvariatie, telescopische kern of inconsistentie van de materiaalbreedte over de rolbreedte. Een baangeleidingssysteem corrigeert dit door de baanrand of middenlijnpositie te detecteren en de afwikkelstandaard of een stuurrol te herpositioneren om de baan gecentreerd te houden wanneer deze het stroomafwaartse proces binnengaat. Zonder baangeleiding zou zijdelingse drift in de baan een verkeerde uitlijning in de drukregistratie, ongelijkmatige snijsneden en problemen met de dekking van de coating over de baanbreedte veroorzaken.
Het technisch meest veeleisende aspect van de werking van een roterende afwikkelaar is het handhaven van een constante baanspanning van een volle rol tot een bijna lege kern, omdat de rolgeometrie voortdurend verandert en het juiste remkoppel daarmee mee verandert.
De baanspanning in Newton of pondkracht wordt bepaald door de relatie tussen het remkoppel dat op de afwikkelas wordt uitgeoefend en de huidige rolradius. Naarmate de diameter van de rol kleiner wordt, vereist dezelfde baanspanning steeds minder remkoppel, volgens de relatie: spanning is gelijk aan koppel gedeeld door straal. Een regelsysteem dat het remkoppel constant houdt naarmate de rol kleiner wordt in diameter, zal de baan geleidelijk overspannen, waardoor de baan uiteindelijk breekt. Een systeem dat het koppel correct proportioneel vermindert naarmate de diameter kleiner wordt, handhaaft een constante spanning gedurende de volledige levensduur van de rol.
Het besturingssysteem moet de huidige roldiameter kennen om op elk moment het juiste koppelcommando te kunnen berekenen. In de praktijk worden drie benaderingen gebruikt. Ultrasone of laserdiametersensoren meten de roldiameter direct in realtime en geven deze waarde door aan de spanningsregelaar. Op een roterende encoder gebaseerde berekening maakt gebruik van de relatie tussen asomwentelingen en baansnelheid, gemeten bij een stroomafwaartse toerentellerrol, om de roldiameter wiskundig te berekenen zonder directe meting. De positie-integratie van de danser maakt gebruik van de positiegeschiedenis van de danserrol in de loop van de tijd om het verbruikte materiaal bij te houden en de huidige diameter af te leiden.
Mitsubishi Electric's technische referentie voor spanningsregeling identificeert deze als de belangrijkste categorieën van spanningsregelingsmethoden en classificeert ze als handmatige detectie van de haspeldiameter met open lus en spanningsfeedback met gesloten lus, waarbij de feedbackbenadering met gesloten lus de beste nauwkeurigheid biedt voor conversietoepassingen op hoge snelheid (Bron: Mitsubishi Electric, Factory Automation Tension Control Complete Guide).
Een roterende afwikkelaar regelt niet de spanning voor de gehele productielijn. Het regelt de spanning in de afwikkelzone, die Montalvo Corporation definieert als de zone tussen de afwikkelaandrijving en de eerste masteraandrijving stroomafwaarts (Bron: Montalvo Corporation, Dancer Roll Tension Control Basics). Stroomafwaartse verwerkingszones en terugspoelzones hebben elk hun eigen spanningscontrolelussen. De taak van de afwikkelaar is om te zorgen voor een consistent gespannen baan die de eerste stroomafwaartse kneep binnengaat, op welk punt de spanningscontrole overgaat naar het controlesysteem van de volgende zone.
Bij verwerkingswerkzaamheden met grote volumes is het stopzetten van de productielijn telkens wanneer een rol materiaal opraakt een aanzienlijke bron van verspilling en productiviteitsverlies. Het opnieuw in register brengen en op snelheid brengen van een pers na een stop kost materiaal en tijd, en het afval dat tijdens het opnieuw opstarten ontstaat, draagt direct bij aan de productiekosten. Een geautomatiseerd lassysteem op de roterende afwikkelaar elimineert deze stops door de staart van de aflopende rol te verbinden met de voorrand van een nieuwe rol, terwijl de lijn op productiesnelheid blijft draaien.
Paper, Film and Foil Converter beschrijft de beste werkwijzen voor dit proces: het volgen van de locatie van de las van afwikkelen tot opwikkelen terwijl deze door de conversiefasen vordert, gebruik maken van een kerndetectiefunctie om restmateriaal op de aflopende rol te minimaliseren, het vereenvoudigen van de lasvoorbereiding om consistente laspositie te garanderen, en het gebruik van pasterroltechnologie met een elektromechanisch schietmechanisme om het stuiteren van de pasta te minimaliseren en nauwkeurig contact met de productrol te bevorderen (Bron: Paper Film and Foil Converter, Efficiency in Winding en afwikkelen). Wanneer correct uitgevoerd, is een automatische las in wezen onzichtbaar voor het stroomafwaartse proces, omdat de danserrol de korte spanning absorbeert die tijdens de lasgebeurtenis optreedt.
Roterende afwikkelaars verschijnen overal waar een gewikkelde rol materiaal de input is voor een continu productieproces.
Het afstemmen van de specificaties van een roterende afwikkelaar op de toepassingsvereisten bepaalt of deze een consistente, probleemloze werking levert of een bron wordt van voortdurende spanningsvariabiliteit en uitvaltijd.
| Specificatie | Wat het bepaalt | Typisch bereik |
| Maximale roldiameter | De grootste rol die het frame kan verwerken | 300 mm tot 2.500 mm of meer |
| Maximaal rolgewicht | Structurele belastingslimiet van het frame en de lagers | 50 kg tot enkele tonnen |
| Maximale baanbreedte | De breedste rol die de as en het frame accepteren | 50 mm tot 3.500 mm of meer |
| Spanningscontrolebereik | Minimale en maximale spanning die het systeem stabiel kan handhaven | Applicatie-afhankelijk |
| Maximale lijnsnelheid | Hoogste baansnelheid die de spanningscontrole nauwkeurig kan volgen | Tot 600 m/min voor hogesnelheidslijnen |
| Methode voor spanningscontrole | Hoe spanningsfeedback wordt gemeten en gecontroleerd | Danser, loadcel of op diameter gebaseerd |
De Ytinte Roterende afwikkelaar is ontworpen om aan het volledige bereik van deze specificatievereisten voor papier-, film-, folie- en non-woventoepassingen te voldoen, waarbij nauwkeurige spanningscontrole wordt gecombineerd met een robuuste frameconstructie en baangeleiding om een consistente, stabiele webtoevoer te leveren in stroomafwaartse conversie- en printprocessen.
