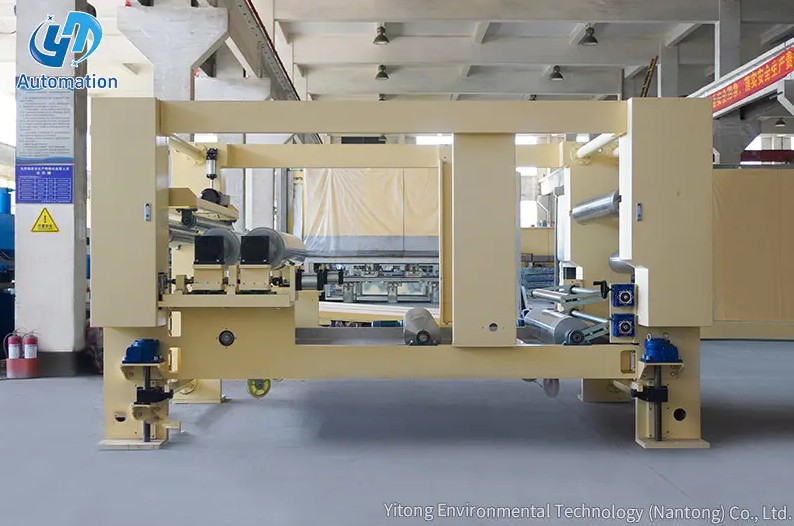

Hoe het One-Step Impregneerstation werkt

Een impregneerstation in één stap combineert vacuümtoepassing, harsdosering en drainage in één continue geautomatiseerde cyclus binnen één afgesloten kamer, waardoor het niet meer nodig is om werkstukken voor elke procesfase tussen afzonderlijke stations over te brengen. Deze geïntegreerde aanpak zorgt ervoor dat hars onder gecontroleerde vacuümomstandigheden gelijkmatig in wikkelingen of spoelen doordringt en vervolgens overtollig materiaal afvoert voordat het onderdeel uithardt, en dit alles zonder de procesafdichting te verbreken die een consistente impregnatiekwaliteit handhaaft. Uit productiegegevens waarnaar vaak wordt verwezen bij de productie van elektrische componenten blijkt dat impregnatiesystemen met één kamer de cyclustijd kunnen verkorten tot 30 tot 40 procent vergeleken met processen met meerdere stations waarbij handmatige overdracht tussen vacuüm-, dompel- en afvoerfasen vereist is.

De kernprocesvolgorde

Het impregnatieproces in één stap volgt een gedefinieerde volgorde binnen een enkele kamer, waardoor elke fase direct overgaat in de volgende zonder de vacuümomgeving te onderbreken die een grondige harspenetratie garandeert.

Primaire procesfasen

• Bij de eerste vacuümtoepassing worden lucht en vocht verwijderd dat is opgesloten in de wikkel- of spoelstructuur
• Hars wordt in de kamer gebracht terwijl de vacuümomstandigheden worden gehandhaafd of aangepast om diepe penetratie te bevorderen
• Overtollige hars wordt uit de kamer afgevoerd voordat het onderdeel wordt verwijderd voor uitharding

Een goed ontworpen Impregneerstation in één stap beheert deze hele reeks via geautomatiseerde klep- en pompbediening, waardoor de tussenkomst van de operator wordt verminderd in vergelijking met traditionele impregnatieopstellingen met meerdere tanks.

Waarom vacuümtoepassing belangrijk is vóór de introductie van hars

De initiële vacuümfase is van cruciaal belang voor de kwaliteit van de impregnatie, omdat opgesloten luchtbellen in de wikkelingsstructuren kunnen voorkomen dat hars volledig in de spoel dringt, waardoor er holtes achterblijven die de elektrische isolatieprestaties in gevaar brengen.

Hoe vacuüm opgesloten lucht verwijdert

Deze vacuüm-eerst-benadering onderscheidt een goede impregnering van een eenvoudige dompelcoating, omdat alleen dompelcoaten vaak interne luchtbellen achterlaat die vacuümevacuatie speciaal is ontworpen om te elimineren voordat hars ooit de kamer binnendringt.

Harsintroductie en penetratiecontrole

Zodra de vacuümomstandigheden zijn bereikt, wordt hars in de afgesloten kamer gebracht en controleert het systeem zorgvuldig de stroomsnelheid en druk om een consistente penetratie door de wikkelconstructie te bereiken.

Controle van de harsstroom

Geautomatiseerde doseersystemen regelen hoe snel hars de kamer binnenkomt, omdat het te snel introduceren van hars turbulentie kan veroorzaken die nieuwe luchtbellen opsluit, wat in strijd is met het doel van de initiële vacuümfase.

Drukaanpassing tijdens het vullen

Sommige systemen passen een korte drukfase toe na de eerste introductie van hars, waardoor de hars dieper in strak gewikkelde spoelsecties wordt gedrukt die alleen door vacuüm mogelijk niet volledig verzadigen, vooral in dicht gewikkelde motor- of transformatorcomponenten.

Drainage en herstel van overtollig hars

Na voldoende penetratietijd moet de overtollige hars uit de kamer worden afgevoerd voordat het geïmpregneerde onderdeel uithardt. Deze drainagefase speelt ook een rol bij de algehele procesefficiëntie en materiaalkostenbeheersing.

Waarom gecontroleerde drainage belangrijk is

1. Een goede drainage voorkomt overmatige harsophoping die de afmetingen of het gewicht van het onderdeel kan beïnvloeden
2. Teruggewonnen hars kan vaak worden gefilterd en hergebruikt, waardoor de totale materiaalverspilling wordt verminderd
3. Een consistente drainagetiming zorgt voor een uniforme dikte van de harscoating over de productiebatches heen

Faciliteiten met hoge productievolumes profiteren aanzienlijk van harsterugwinningssystemen die in de drainagefase zijn geïntegreerd, omdat het terugwinnen van bruikbare hars in de loop van de tijd direct de materiaalkosten per eenheid verlaagt.

Eenstapssystemen vergelijken met traditionele impregnatie met meerdere stations

Door te begrijpen hoe een eenstapssysteem verschilt van oudere impregnatieprocessen met meerdere stations, kunnen de praktische efficiëntie- en kwaliteitsvoordelen van de geïntegreerde aanpak worden verduidelijkt.

Belangrijkste verschillen

• Bij processen met meerdere stations zijn fysiek bewegende delen nodig tussen afzonderlijke vacuüm-, dompel- en afvoertanks
• Overdracht tussen stations leidt tot blootstelling aan lucht die de eerder in het proces behaalde vacuümvoordelen gedeeltelijk teniet kan doen
• Eénstapssystemen zorgen voor een continu afgesloten omgeving, waarbij de procesintegriteit van begin tot eind behouden blijft

Deze continue verwerkingsaanpak is een belangrijke reden waarom fabrikanten steeds vaker de voorkeur geven aan systemen met één kamer voor toepassingen die consistente, hoogwaardige elektrische isolatieprestaties vereisen bij grote productieruns.

Toepassingen in de productie van elektrische componenten

Eénstaps-impregnatiestations worden veel gebruikt bij de productie van elektrische componenten, waarbij een consistente isolatiekwaliteit rechtstreeks van invloed is op de productprestaties en de levensduur in het veld.

Gemeenschappelijke toepassingsgebieden

De impregnatie van elektrische motorwikkelingen, de behandeling van transformatorspoelen en de verwerking van de generatorstator zijn allemaal afhankelijk van een grondige harspenetratie om het binnendringen van vocht te voorkomen, de mechanische stabiliteit van de wikkelingen te verbeteren en de algehele thermische prestaties onder continue elektrische belasting te verbeteren.

Waarom consistentie belangrijk is in deze toepassingen

Bij deze toepassingen kan inconsistente impregnatie leiden tot voortijdige afbraak van de isolatie, waardoor de procescontrole die een eenkamersysteem biedt bijzonder waardevol is voor fabrikanten die componenten produceren met een lange verwachte levensduur.

Procesparameters die de impregnatiekwaliteit beïnvloeden

Verschillende instelbare parameters binnen een impregneerstation in één stap beïnvloeden rechtstreeks de uiteindelijke kwaliteit van het behandelde onderdeel, en het begrijpen van deze variabelen helpt operators het proces voor specifieke onderdeeltypen te optimaliseren.

Belangrijkste instelbare parameters

Door deze parameters aan te passen op basis van specifieke componentgeometrie en harstype kunnen fabrikanten het proces verfijnen voor verschillende productlijnen die door dezelfde apparatuur lopen.

Efficiëntie- en doorvoervoordelen

Naast kwaliteitsverbeteringen is het geïntegreerde ontwerp met één kamer van a Impregneerstation in één stap biedt aanzienlijke doorvoervoordelen voor fabrikanten die grote hoeveelheden elektrische componenten verwerken volgens een regelmatig productieschema. Een kortere cyclustijd, lagere arbeidsvereisten voor de overdracht van onderdelen tussen stations en minder harsafval door geïntegreerde terugwinningssystemen dragen allemaal bij aan een kosteneffectiever productieproces vergeleken met traditionele impregnatiemethoden met meerdere tanks.

Wie zou deze impregnatiemethode moeten overwegen

Fabrikanten die op grote schaal elektromotoren, transformatoren, generatoren en andere gewikkelde elektrische componenten produceren, profiteren het meest van de toepassing van éénstapsimpregnatietechnologie, vooral wanneer consistente isolatiekwaliteit en productie-efficiëntie beide prioriteiten zijn. Faciliteiten die momenteel gebruikmaken van oudere dompel- en vacuümprocessen met meerdere stations zullen merken dat de overgang naar een geïntegreerd systeem met één kamer betekenisvolle verbeteringen biedt in zowel de productconsistentie als de algehele productiedoorvoer zonder dat er aanzienlijk extra vloeroppervlak nodig is.
