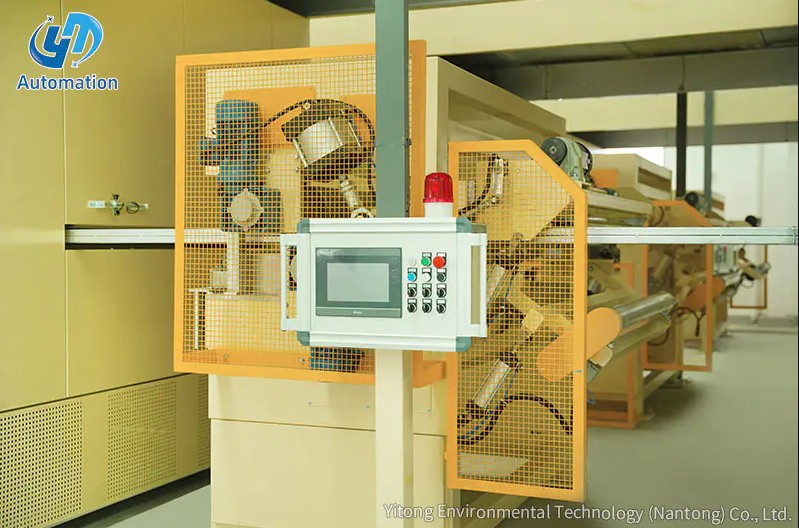

Wat is een secundaire coatingmachine?

A secundaire coatingmachine is een gespecialiseerd stuk industriële apparatuur dat wordt gebruikt bij het productieproces van optische vezelkabels om een beschermende polymeerlaag – bekend als de secundaire coating of losse buis – aan te brengen over optische vezels of vezellinten. Deze laag beschermt de delicate glasvezels tegen mechanische belasting, vocht en milieuschade , waardoor het een van de meest kritische fasen is bij het produceren van betrouwbare glasvezelkabels. Kortom, de secundaire coatingmachine transformeert kwetsbare kale vezels in duurzame, inzetbare kabelcomponenten, klaar voor verdere ommanteling en installatie.

Naast eenvoudige bescherming regelt het secundaire coatingproces nauwkeurig de diameter van de bufferbuis, de wanddikte en de gelvuldichtheid - die allemaal een directe invloed hebben op de optische transmissieprestaties van de kabel en de duurzaamheid op lange termijn in het veld.

Kernfunctie en rol bij de productie van glasvezelkabels

In een typische productielijn voor glasvezelkabels ondergaan kale optische vezels eerst een primaire coating (acrylaatcoating rechtstreeks op het glas aangebracht) en gaan vervolgens de fase van de secundaire coating in. De secundaire coatingmachine extrudeert een thermoplastisch materiaal – meestal PBT (polybutyleentereftalaat), PP (polypropyleen) of HDPE (hogedichtheidpolyethyleen) – rond een of meer vezels om een ​​bufferbuis te vormen.

Dit proces omvat doorgaans drie gelijktijdige bewerkingen:

• Vezeluitbetaling en spanningscontrole om een consistente vezelpositie in de buis te behouden
• Gel- of thixotrope verbindinginjectie om de buis te vullen en het binnendringen van water te voorkomen
• Extrusie en koeling om de buitenste bufferbuis te vormen en te stollen

Het resultaat is een losse-buisbuffer – de fundamentele bouwsteen die wordt gebruikt in gestrande, sleufvormige en lintvezelkabelontwerpen die worden ingezet in telecommunicatienetwerken over de hele wereld.

Machineframe en constructief ontwerp

De structurele integriteit van een secundaire coatingmachine is van fundamenteel belang voor precisieproductie. Het machineframe wordt doorgaans vervaardigd met behulp van hoogspanningslassen van A3-staalplaten in combinatie met verwerking van constructiestaal (type staal). , waardoor het hele platform stijf en trillingsvrij blijft, zelfs tijdens continu gebruik op hoge snelheid.

A3-staal (equivalent aan Q235 in Chinese normen) biedt uitstekende lasbaarheid, matige treksterkte (doorgaans 370–500 MPa) en goede ductiliteit, waardoor het een ideaal basismateriaal is voor frames van zware industriële machines. Het gelaste en machinaal bewerkte frame is bestand tegen buiging en thermische vervorming, wat van cruciaal belang is voor het handhaven van uitlijningstoleranties van slechts ±0,01 mm over de extrusiematrijs en het koelgootsysteem.

Het robuuste frameontwerp is ook geschikt voor het gewicht en de trillingen van:

• Zware vezeluitbetalingshaspels (met vaak 25 km of meer vezels per spoel)
• De extrudercilinder en schroefconstructie (doorgaans een schroefdiameter van 30-60 mm)
• Meerdere koelwaterbakken, vaak in totaal 6 à 10 meter lang
• Het kaapstander- en opwikkelsysteem draait met snelheden tot 300 m/min

Coatingstructuur: gezichtscoating en bodemcoating

Een van de bepalende structurele kenmerken van een secundaire coatingmachine is de dubbellaagse coatingconfiguratie. In een standaardopstelling bevindt de frontcoating zich aan de voorkant van de machine en de ondercoating aan de achterkant. Deze opstelling zorgt ervoor dat de coating in een nauwkeurige, gelaagde volgorde wordt aangebracht, waardoor de wand van de bufferbuis gelijkmatig en zonder delaminatie wordt opgebouwd.

Gezichtscoating (voorste positie)

De oppervlaktecoating vormt het binnenoppervlak van de bufferbuis dat in contact komt met de optische vezels of de gelvulmassa. Deze laag moet chemisch inert zijn voor de thixotrope vulgel en mag geen microbuigspanning op de vezels veroorzaken. Materialen zoals PBT worden hier vaak gebruikt vanwege hun lage krimpsnelheid en uitstekende maatvastheid. PBT vertoont doorgaans een lineaire krimp van minder dan 0,5% na afkoeling, wat essentieel is voor het handhaven van de vereiste overtollige vezellengte (EFL) in de buis.

Bodemcoating (achterste positie)

De bodemcoating vormt de buitenste beschermwand van de bufferbuis en zorgt voor de mechanische eigenschappen die nodig zijn voor het spannen en installeren van kabels. Deze laag kan hetzelfde of een compatibel thermoplastisch materiaal gebruiken en moet naadloos aansluiten op de oppervlaktecoating. De wanddikte van de onderste coating wordt nauwkeurig geregeld – doorgaans tussen 0,3 mm en 0,9 mm – afhankelijk van de kabelontwerpspecificatie en de beoogde inzetomgeving (bijvoorbeeld lucht, directe ingraving of kanaalinstallatie).

Door de front-to-back opstelling van deze twee coatinglagen kan elke extruderkop individueel worden afgestemd op het gebied van temperatuurprofiel, smeltdruk en materiaaldoorvoer, waardoor fabrikanten gedetailleerde controle krijgen over de buisgeometrie en mechanische prestaties.

Belangrijkste componenten van een secundaire coatingmachine

Een complete secundaire coatinglijn bestaat uit meerdere geïntegreerde subsystemen. Door elk onderdeel te begrijpen, kunnen fabrikanten de productie-efficiëntie en productkwaliteit optimaliseren.

Moderne machines integreren ook een PLC-gebaseerd besturingssysteem dat alle subsystemen in realtime coördineert, waardoor gesloten-lusfeedback mogelijk is tussen de buitendiametermetingen en de snelheid van de extruderschroef of de snelheid van de kaapstander, zodat maattoleranties tijdens de hele productierun automatisch worden gehandhaafd.

Technische specificaties en prestatieparameters

Secundaire coatingmachines variëren aanzienlijk in capaciteit, afhankelijk van de beoogde toepassing en het productievolume. Hieronder vindt u representatieve technische parameters voor machines met gemiddelde tot hoge capaciteit die worden gebruikt in commerciële glasvezelkabelinstallaties:

• Lijnsnelheid: 40–300 m/min (hogesnelheidsmodellen geoptimaliseerd voor massaproductie)
• Vezelaantal per buis: 1 tot 24 vezels (modellen met lintondersteuning ondersteunen linten tot 12 vezels)
• Bufferbuis OD-bereik: 1,0 mm tot 4,0 mm
• Controle wanddikte: ±0,05 mm of beter
• Diameter extruderschroef: 30 mm, 45 mm of 60 mm, afhankelijk van de doorvoervereisten
• Compatibele materialen: PBT-, PP-, HDPE-, LSZH-verbindingen
• Stroomverbruik: typisch 30–80 kW voor de volledige lijn
• Machinevoetafdruk: ongeveer 15–30 meter lang, afhankelijk van de configuratie van de koelgoot

De overtollige vezellengte (EFL) in de buis – een kritische parameter die bepaalt hoe goed de kabel trekbelasting aankan zonder de vezels te belasten – wordt doorgaans ingesteld tussen 0,2% en 0,5% , en wordt bepaald door de verhouding tussen de snelheid van de vezeluitbetaling en de snelheid van de kaapstanderlijn.

Soorten secundaire coatingmachines

Verschillende kabelontwerpen vereisen verschillende configuraties van secundaire coatingmachines. De drie primaire typen zijn:

Secundaire coatinglijn met één buis

Produceert één bufferbuis tegelijk en is geschikt voor kleinere productieoperaties of speciaalkabeltypes. Deze machines zijn eenvoudiger te bedienen en te onderhouden, waarbij de investeringskosten doorgaans variëren van $80.000 tot $200.000 USD voor een complete lijn.

Secundaire coatinglijn met meerdere buizen

In staat om meerdere buizen tegelijkertijd parallel te produceren, waardoor de doorvoer aanzienlijk toeneemt. Kabelfabrikanten met een hoog volume die miljoenen glasvezelkilometers per jaar inzetten, vertrouwen vaak op lijnen met meerdere buizen om de productiedoelstellingen te halen zonder het vloeroppervlak of de arbeid proportioneel te vergroten.

Lintvezel secundaire coatinglijn

Specifiek ontworpen om stapels platte lintvezels (linten van 4, 8 of 12 vezels) te coaten in plaats van individuele losse vezels. De matrijskop en het koelsysteem zijn aangepast om tegemoet te komen aan het platte profiel van het lint, en EFL-controle is vooral van cruciaal belang om het knikken van het lint of vezelspanning in de buis te voorkomen.

Het secundaire coatingproces stap voor stap

Door het productieproces te begrijpen, kunnen operators kwaliteitsproblemen oplossen en de machine-instellingen optimaliseren. Hier is de standaardvolgorde voor een typische secundaire coatingrun:

1. Vezelbelasting: Primair gecoate optische vezels worden op uitbetalingshaspels geladen. De vezelspanning wordt ingesteld op basis van het aantal vezels per buis en het materiaal dat wordt geëxtrudeerd.
2. Draadsnijden en uitlijnen: Vezels worden door de vezelgeleider, de matrijstip en het matrijslichaam geleid. Een juiste centrering van de vezels in de matrijs is van cruciaal belang voor het bereiken van een uniforme wanddikte.
3. Extruder voorverwarmen: De zones van de extrudercilinder worden opgevoerd tot bedrijfstemperatuur; voor PBT betekent dit doorgaans een temperatuurprofiel van 200 °C (toevoerzone) tot 260 °C (matrijszone). De opwarmtijd bedraagt ​​doorgaans 30-60 minuten.
4. Primer van het gelsysteem: Het thixotrope vulmiddel wordt verwarmd en door de injectienaald gepompt totdat het consistent stroomt, zodat er geen luchtbellen in de gellijn ontstaan.
5. Opstarten en snelheidshelling: De lijn begint met een lage snelheid (10–20 m/min), terwijl de buitendiameter van de buis, de wanddikte en de vezelpositie worden geverifieerd. De snelheid wordt geleidelijk verhoogd tot de beoogde productiesnelheid.
6. Stabiele productie: Het PLC-besturingssysteem bewaakt de OD in realtime en voert micro-aanpassingen uit om de buisafmetingen binnen de specificaties te houden. Operators monitoren het proces via HMI-schermen en periodieke handmatige bemonstering.
7. Spoelwissel: Wanneer een opwikkelspoel vol is, voert de lijn een automatische of semi-automatische omschakeling uit, waarbij de buis wordt doorgesneden en overgezet naar een nieuwe spoel met minimaal productieverlies.

Kwaliteitscontrole in secundaire coatings

De kwaliteit van de secundaire coating wordt gemeten aan de hand van zowel maatstandaarden als optische prestatiestandaarden. Belangrijke kwaliteitsparameters zijn onder meer de buitendiameter (OD), de binnendiameter (ID), de excentriciteit van de wanddikte, het gelvulniveau en de EFL. Deze moeten voldoen aan internationale normen zoals IEC 60794-1 en ITU-T G.652 voor de afgewerkte kabel.

Veel voorkomende kwaliteitsgebreken en hun grondoorzaken zijn onder meer:

• Variatie buisdiameter: Meestal veroorzaakt door fluctuerende lijnsnelheid, instabiliteit van de smeltdruk of variatie in de koelwatertemperatuur.
• Excentriciteit van de muur: Het resultaat van een verkeerde uitlijning van de vezels in de matrijs of een ongelijkmatige thermische verdeling over de matrijskop.
• Onvoldoende gelvulling: Veroorzaakt door een kalibratiefout van de gelpomp of door het meesleuren van lucht in het geltoevoersysteem, wat leidt tot problemen met het blokkeren van water tijdens gebruik.
• Vezelknik of hoge EFL: Treedt op wanneer de vezeluitbetalingssnelheid te hoog is in verhouding tot de lijnsnelheid, waardoor de demping op ingezette kabelsecties toeneemt.
• Oppervlakteruwheid of gaatjes: Typisch een teken van vochtverontreiniging in de pellettoevoer of onjuiste temperatuurzones van de extruder.

Afgewerkte buizen worden regelmatig bemonsterd op treksterkte (doorgaans getest bij minimaal 100 N/100 mm), weerstand tegen verbrijzeling en verificatie van optische verzwakking bij golflengten van 1310 nm en 1550 nm.

Toepassingen en relevantie voor de sector

Secundaire coatingmachines zijn onmisbaar bij de productie van vrijwel elk type glasvezelkabel dat in de moderne telecommunicatie-infrastructuur wordt gebruikt. De belangrijkste toepassingsgebieden zijn onder meer:

• Telecom trunkkabels: Kabels met een hoog vezelaantal (144 tot 1728 vezels) die worden gebruikt in langeafstands- en metronetwerken, zijn afhankelijk van nauwkeurige, secundair gecoate losse buizen voor zowel vezelbescherming als kabelprestaties.
• FTTH-kabels (Fiber to the Home): Dropkabels en distributiekabels voor last-mile-verbindingen vereisen een consistente, goedkope losse buisproductie bij hoge snelheden.
• Onderzeese kabelfeeders: Hoogwaardige PBT-buizen die in onderzeese kabelsystemen worden gebruikt, moeten aan extreem nauwe maattoleranties voldoen, waardoor geavanceerde secundaire coatingapparatuur essentieel is.
• Industriële en militaire kabels: Robuuste kabels voor zware omstandigheden maken vaak gebruik van speciaal samengestelde secundaire coatingmaterialen die op hetzelfde type machine zijn verwerkt met aangepaste matrijsconfiguraties.

De wereldwijde implementatie van glasvezelkabels blijft zich snel uitbreiden, gedreven door de uitrol van 5G, grootschalige datacenteruitbreidingen en nationale breedbandinitiatieven. Industrieanalisten voorspellen dat de mondiale glasvezelkabelmarkt in 2027 de $20 miljard USD zal overschrijden , wat een directe aanjager is van de aanhoudende vraag naar geavanceerde secundaire coatingapparatuur die een hoge doorvoercapaciteit en consistente kwaliteit kan bieden.

Onderhoud en operationele best practices

Goed onderhoud van een secundaire coatingmachine zorgt voor een consistente productkwaliteit en maximaliseert de inzetbaarheid van de machine. De belangrijkste onderhoudspraktijken zijn onder meer:

Dagelijks onderhoud

• Reinig de extrusiematrijs en -tip na elke productierun van eventueel achtergebleven polymeer
• Controleer het gelvulmiddelreservoir en vul het bij
• Controleer het koelwaterdebiet en de temperatuur in elke trogzone
• Inspecteer de kalibratie van de buitendiameter met referentiestandaarden

Periodiek onderhoud (maandelijks / driemaandelijks)

• Demonteer en reinig de extruderschroef en de cilinder grondig met behulp van een zuiveringsmiddel
• Inspecteer de schroefvluchten en de cilinderboring op slijtage; vervangen als de speling groter is dan 0,15 mm
• Smeer de kaapstanderlagers en de trekketting volgens de specificaties van de fabrikant
• Kalibreer spanningsregelaars opnieuw en verifieer PLC-besturingsparameters aan de hand van de originele instellingen

Exploitanten moeten ook een volledige procesaudit uitvoeren wanneer partijen grondstoffen veranderen, omdat zelfs kleine variaties in de viscositeit van PBT-pellets (MFI – Melt Flow Index) aanpassingen aan de temperatuurprofielen en de schroefsnelheid kunnen vereisen om de dimensionele stabiliteit van de buis te behouden.
