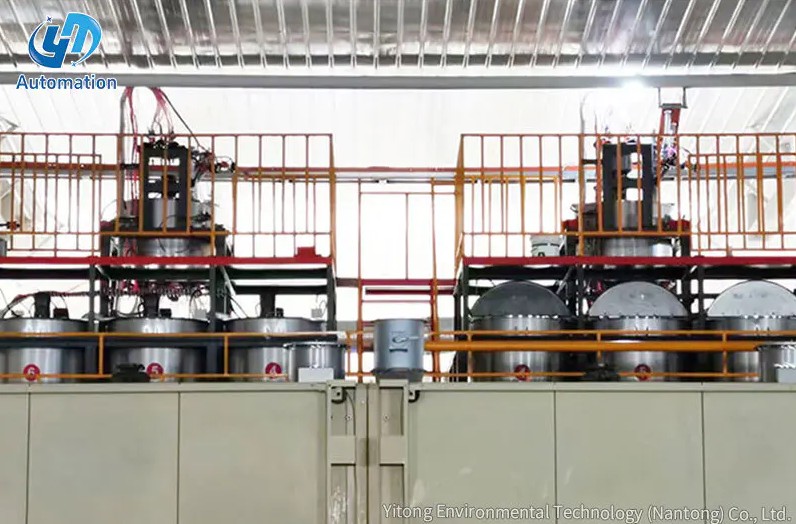

Een intelligent lijmmengsysteem is een geautomatiseerd platform dat nauwkeurig geformuleerde harsmengsels meet, mengt en levert aan meerdere stations op een impregneer- of coatingproductielijn - in realtime, zonder handmatige tussenkomst. In plaats van te vertrouwen op operators die ruwe hars, verharders, katalysatoren en andere additieven met de hand wegen en mengen, maakt het systeem gebruik van sensoren, flowmeters, programmeerbare controllers en feedbackloops om lijm te produceren in de exacte verhouding die vereist is voor elk deel van de lijn, of dat nu de impregneertank, de spuitmachine of het secundaire coatingstation is.
Het resultaat is een productieproces dat consistenter, materiaalefficiënter en aanzienlijk minder afhankelijk is van de vaardigheden van de individuele operator. Batch-tot-batch variatie – een van de meest hardnekkige kwaliteitsproblemen bij de productie op harsbasis – wordt dramatisch verminderd omdat elke mengbeslissing wordt bepaald door voorgeprogrammeerde recepten en sensorfeedback in een gesloten lus in plaats van door menselijk oordeel.
Dit artikel legt uit hoe intelligente lijmmengsystemen zijn gestructureerd, hoe hun kernsubsystemen op elkaar inwerken, welke gegevens ze verzamelen en waarop ze reageren, en waarom ze een betekenisvolle operationele upgrade vertegenwoordigen ten opzichte van handmatige of semi-automatische mengbenaderingen.
Een intelligent lijmmengsysteem is niet één enkele machine, maar een geïntegreerd netwerk van hardware- en softwaresubsystemen die samenwerken. Door de architectuur te begrijpen, wordt duidelijk hoe intelligentie in de praktijk daadwerkelijk wordt geïmplementeerd.
Het systeem begint met speciale opslagtanks of vaten voor elke grondstof: basishars, verharder, katalysator, lossingsmiddel, bevochtigingsmiddel en eventuele andere additieven die specifiek zijn voor het productieproces. Deze tanks zijn doorgaans van roestvrij staal of polyethyleen met hoge dichtheid (HDPE) om chemische corrosie te weerstaan, en ze zijn uitgerust met niveausensoren die voortdurend de vulstatus doorgeven aan de centrale controller. Alarmen op laag niveau voorkomen dat het systeem probeert te mengen met uitgeputte ingrediënten, waardoor onjuiste verhoudingen anders onopgemerkt de productielijn zouden bereiken.
Elke tank wordt gevoed door een speciale doseer- en afleverlijn, zodat er geen kruisbesmettingsrisico bestaat tussen ingrediënten vóór het gecontroleerde mengpunt. Temperatuurcontrole-elementen – meestal verwarmingsmantels of inline-warmtewisselaars – worden toegepast op tanks die viscositeitsgevoelige harsen bevatten die boven een minimumtemperatuur moeten worden gehouden om correct te kunnen stromen en doseren.
Dit is het technische hart van het systeem. Elke ingrediëntenlijn is uitgerust met een precisiedoseerapparaat – gewoonlijk een massastroommeter (Coriolis-type) of een volumetrische stroommeter (tandwiel- of ovaal tandwieltype) – die meet hoeveel van elk ingrediënt op een bepaald moment in de mengkamer wordt afgeleverd. Deze meters communiceren met de centrale PLC (Programmable Logic Controller) met een updatesnelheid van 10 tot 100 keer per seconde, waardoor de controller continu inzicht heeft in de feitelijke stroom versus de beoogde stroom.
Coriolis-massastroommeters hebben de voorkeur in systemen met hoge nauwkeurigheid, omdat ze de massa rechtstreeks meten, niet beïnvloed door temperatuur- of drukveranderingen die fouten in volumetrische metingen zouden introduceren. In een typische installatie wordt de meetnauwkeurigheid gehandhaafd op ±0,5% of beter, wat zich direct vertaalt in consistente verhoudingen tussen hars en verharder en voorspelbaar uithardingsgedrag in het eindproduct.
Proportioneringspompen – vaak tandwielpompen of peristaltische pompen, afhankelijk van de viscositeit en abrasiviteit van de vloeistof – worden aangedreven door aandrijvingen met variabele frequentie (VFD's) die de pompsnelheid in realtime aanpassen op basis van feedback van de flowmeter. Als de meter detecteert dat een component sneller of langzamer stroomt dan het recept vereist, corrigeert de VFD de pompsnelheid binnen milliseconden.
Zodra de correct geproportioneerde ingrediëntenstromen samenkomen, komen ze in een mengkamer die is ontworpen om een homogeen mengsel te produceren voordat de lijm wordt afgeleverd bij het productiestation. De mengtechnologie varieert afhankelijk van de harschemie en het productievolume:
Alle subsystemen – opslagtanks, meters, pompen, mixers, temperatuurregelaars en distributiekleppen – worden gecoördineerd door een centrale PLC die de mengrecepten uitvoert en in realtime reageert op sensorfeedback. Operators communiceren met het systeem via een HMI-aanraakscherm (Human-Machine Interface), waar ze het volgende kunnen doen:
Meer geavanceerde installaties verbinden de PLC met een SCADA-systeem (Supervisory Control and Data Acquisition) of MES (Manufacturing Execution System) op fabrieksniveau, waardoor productiegegevens kunnen worden samengevoegd, trends kunnen worden weergegeven en actie kan worden ondernomen op fabrieksmanagementniveau.
Een van de bepalende kenmerken van een intelligent lijmmengsysteem in een impregneer- en coatinglijn is de mogelijkheid om tegelijkertijd verschillende formuleringen aan verschillende productiestations te leveren. Dit is complexer dan het op het eerste gezicht lijkt, omdat het impregneerstation, de spuitmachine en de secundaire coatingmachine elk verschillende eisen stellen.
| Productiestation | Typisch harsgehalte aan vaste stoffen | Belangrijke additieven | Viscositeitsbereik |
|---|---|---|---|
| Impregneerstation | 45-65% | Bevochtigingsmiddelen, weekmakers | Laag (50–200 mPa·s) |
| Spuitmachine | 30–50% | Lossingsmiddelen, verdunningswater | Zeer laag (20–80 mPa·s) |
| Secundaire coatingmachine | 55-75% | Verharders, vloeimodificatoren | Gemiddeld (200–600 mPa·s) |
Om deze stations tegelijkertijd te bedienen zonder kruisbesmetting of ratio-drift, maakt het systeem gebruik van een netwerk van onafhankelijk gecontroleerde distributiecircuits: één per station. Elk circuit heeft zijn eigen instelpunt opgeslagen in de receptendatabase, zijn eigen debietmeters en regelkleppen, en zijn eigen feedbacklus. De centrale PLC beheert alle circuits parallel, waarbij de vraag van elk station voortdurend wordt afgewogen tegen het beschikbare aanbod van de mengkop.
Wanneer een nieuw product wordt geïntroduceerd of de procesomstandigheden veranderen – bijvoorbeeld wanneer de lijnsnelheid toeneemt en het impregneerstation meer lijmstroom nodig heeft – herberekent het systeem automatisch alle leveringssnelheden en past het de pompsnelheden en klepposities binnen enkele seconden aan, zonder dat de operator hoeft in te grijpen of handmatig nieuwe berekeningen moet uitvoeren.
De ‘intelligentie’ in een intelligent lijmmengsysteem komt grotendeels voort uit het sensornetwerk en de gesloten regelalgoritmen die op sensorgegevens inwerken. Zonder continue feedback zou het systeem niet slimmer zijn dan een eenvoudige, timergestuurde pomp; het zou ingrediënten met een vaste snelheid afgeven, ongeacht of de daadwerkelijke output overeenkwam met de beoogde formulering.
Flowmeters op elke ingrediëntenlijn zorgen voor een continue meting van de werkelijke leveringssnelheden. De PLC vergelijkt deze met de in het recept opgeslagen doelverhoudingen en berekent een foutsignaal. Als de fout een gedefinieerde tolerantie overschrijdt – doorgaans ±1–2% van het instelpunt – stuurt de controller een correctiesignaal naar de relevante pompaandrijving. Deze PID-regelkring (Proportional-Integral-Derivative) loopt continu door tijdens de productie en compenseert het volgende:
In geavanceerde systemen worden inline-viscometers geïnstalleerd in de menguitvoerlijn om de werkelijke viscositeit van de gemengde lijm te meten voordat deze het productiestation bereikt. Viscositeit is een van de meest betrouwbare indicatoren voor de juiste formulering; als de verhouding tussen hars en verharder of het verdunningsniveau verkeerd is, zal de viscositeit afwijken van het doel. Met inline-viscositeitsmetingen kan het systeem formuleringsfouten detecteren die mogelijk niet duidelijk uit de flowmetergegevens alleen blijken , vooral in complexe systemen met meerdere componenten waarbij kleine verhoudingsfouten in één ingrediënt een buitensporig effect hebben op het uiteindelijke mengselgedrag.
Temperatuursensoren (meestal PT100-weerstandsthermometers) worden geplaatst in grondstoffentanks, toevoerleidingen en de mengkamer. Omdat de harsviscositeit aanzienlijk verandert met de temperatuur (een temperatuurstijging van 10 °C kan de viscositeit met 30-50% verlagen in sommige ureum-formaldehyde- of melamine-formaldehyde-systemen) gebruikt de controller temperatuurmetingen om viscositeitscorrectiefactoren toe te passen op het stroomregelalgoritme, of om verwarmings-/koelelementen te activeren om het materiaal terug te brengen naar het beoogde temperatuurbereik.
Ultrasone of op druk gebaseerde niveausensoren in elke grondstoftank sturen continue voorraadgegevens naar het besturingssysteem. Het systeem gebruikt deze gegevens om:
Op softwareniveau komt de intelligentie van het systeem tot uiting in de receptbeheermogelijkheden. Een recept in deze context is een volledige specificatie voor een lijmformulering; het definieert niet alleen de verhouding van elk ingrediënt, maar ook de beoogde viscositeit, de aanvaardbare tolerantieband rond die viscositeit, het beoogde temperatuurbereik voor het mengen, het uitgangsdebiet per station en eventuele speciale meng- of volgorde-instructies.
Receptdatabases in modern intelligente mengsystemen doorgaans opslaan tientallen tot honderden individuele formuleringen , die elk producttype, substraat en procesomstandigheden omvat die de productielijn naar verwachting aankan. Schakelen tussen recepten vereist slechts een paar tikken op het HMI-aanraakscherm; de controller past vervolgens automatisch alle pompsnelheden, klepposities, temperatuurinstelpunten en bewakingsdrempels aan om aan de nieuwe formulering te voldoen.
Een goed ontworpen recept bevat doorgaans de volgende velden:
Omdat onjuiste formuleringen aanzienlijke productdefecten kunnen veroorzaken – slechte hechting, onvolledige uitharding, delaminatie of oppervlaktedefecten – omvatten receptbeheersystemen op rollen gebaseerde toegangscontroles. Het kan productie-operators worden toegestaan recepten te selecteren en uit te voeren, maar deze niet te wijzigen. Alleen geautoriseerde ingenieurs of kwaliteitsmanagers kunnen receptparameters maken of wijzigen, en alle wijzigingen worden vastgelegd met een tijdstempel en gebruikersidentiteit voor traceerbaarheidsdoeleinden.
De besturingslogica in een intelligent lijmmengsysteem gaat verder dan het eenvoudig volgen van de instelpunten. Het omvat op omstandigheden gebaseerde besluitvorming waardoor het systeem zich kan aanpassen aan productiegebeurtenissen zonder tussenkomst van een operator.
Bij impregneer- en coatinglijnen is de benodigde hoeveelheid lijm op elk station direct gerelateerd aan de snelheid waarmee het substraat door de lijn beweegt. Wanneer de lijnsnelheid toeneemt, moet er meer lijm per tijdseenheid worden afgegeven om het juiste oppakgewicht of laaggewicht te behouden. Het intelligente mengsysteem ontvangt een live lijnsnelheidssignaal van het productielijnbesturingssysteem en schaalt automatisch alle pompopbrengsten proportioneel. Deze snelheidscompensatie met gesloten lus voorkomt het te weinig of te veel aanbrengen van lijm, wat anders zou gebeuren tijdens acceleratie, vertraging of snelheidsaanpassingen.
Het systeem controleert voortdurend op foutcondities en voert voorgeprogrammeerde reacties uit. Veelvoorkomende foutscenario's en hun geautomatiseerde reacties zijn onder meer:
Voor twee- of meercomponentenharssystemen die onmiddellijk na het mengen beginnen met uitharden, is potlife-beheer een cruciale automatiseringsfunctie. Het systeem houdt de leeftijd van elke gemengde batch bij en vergelijkt deze met de houdbaarheidsparameter in het actieve recept. Als gemengde lijm de verwerkingstijd overschrijdt – een parameter die slechts 30-90 minuten kan zijn voor snel uithardende melamineharsen bij verhoogde temperaturen — het systeem start een automatische spoelcyclus, gooit het verouderde materiaal weg en begint met een nieuwe batch. Dit voorkomt dat gedeeltelijk uitgeharde lijm op het substraat wordt aangebracht, wat zou leiden tot hechtingsproblemen of oppervlaktedefecten die mogelijk pas worden opgemerkt als het eindproduct de kwaliteitscontrole of zelfs de eindklant bereikt.
Moderne intelligente lijmmengsystemen genereren een continue stroom procesgegevens die worden opgeslagen in een interne datahistoricus of worden geëxporteerd naar een database op fabrieksniveau. Deze gegevens dienen meerdere doeleinden die verder gaan dan realtime controle.
Elke productierun wordt geregistreerd met een logboek met tijdstempel, waarin de naam en versie van het recept, de daadwerkelijke stroomsnelheden voor elk ingrediënt, de werkelijke viscositeitsmetingen, het temperatuurprofiel tijdens de run, eventuele alarmen die zijn geactiveerd en hoe deze zijn opgelost, en het totale volume aan gemengde lijm dat aan elk station is afgeleverd, zijn opgenomen. Dit logboek creëert een volledig traceerbaarheidsrecord dat elk paneel, elke plaat of elk gecoat substraat koppelt aan de exacte lijmformulering waaronder het is geproduceerd - essentieel voor kwaliteitsonderzoeken, garantieclaims of naleving van de regelgeving.
Geëxporteerde procesgegevens kunnen worden ingevoerd in SPC-software (Statistical Process Control) om de procescapaciteiten in de loop van de tijd te bewaken. Door bij te houden hoe consistent het systeem de doelverhoudingen en viscositeit over honderden productieruns aanhoudt, kunnen kwaliteitsingenieurs geleidelijke afwijkingen identificeren (veroorzaakt door pompslijtage, sensorkalibratieveranderingen of veranderingen in de eigenschappen van grondstoffen) voordat dit zich vertaalt in detecteerbare productdefecten. Studies naar harsimpregneringsactiviteiten hebben aangetoond dat het implementeren van intelligent mengen met SPC-monitoring het percentage lijmgerelateerde productdefecten met 40-70% kan verminderen in vergelijking met handmatige mengprocessen.
De meetgegevens bieden een uiterst nauwkeurig overzicht van hoeveel van elke grondstof tijdens elke productierun is verbruikt. Deze informatie wordt rechtstreeks ingevoerd in materiaalbeheersystemen, waardoor de voorraadnauwkeurigheid wordt verbeterd en just-in-time herbevoorradingsplanning mogelijk wordt gemaakt. Het maakt ook nauwkeurige kostentoewijzing per producttype mogelijk – iets dat uiterst moeilijk te bereiken is met handmatige mengprocessen waarbij weegfouten en verspilling slecht worden bijgehouden.
Harssystemen die in de mengkop, toevoerleidingen of distributiecircuit kunnen uitharden, kunnen ernstige verstoppingen veroorzaken, waardoor vervanging van kostbare componenten nodig is. Intelligente lijmmengsystemen pakken dit aan door middel van geautomatiseerde spoel- en reinigingssequenties die in de besturingslogica zijn ingebouwd.
Een typische spoelvolgorde werkt als volgt:
Geautomatiseerd spoelen verlengt de levensduur van mengkoppen en toevoerleidingen aanzienlijk, en elimineert het risico dat operators de reinigingssequenties onder productiedruk overslaan of inkorten – een veelvoorkomende oorzaak van voortijdige uitval van apparatuur in handmatig beheerde systemen.
De praktische voordelen van intelligente lijmmengsystemen ten opzichte van handmatige of halfautomatische alternatieven zijn substantieel en kwantificeerbaar. Hier is een gestructureerde vergelijking van de belangrijkste operationele verschillen:
| Parameter | Handmatig mengen | Semi-automatisch | Intelligent systeem |
|---|---|---|---|
| Nauwkeurigheid van de verhouding | ±5–10% | ±2–5% | ±0,5–1% |
| Batchconsistentie | Hoge variatie | Matige variatie | Zeer hoge consistentie |
| Afhankelijkheid van de operator | Hoog | Middelmatig | Laag |
| Materieel afval | Hoog (over-mixing, spills) | Matig | Minimaal (mixen op aanvraag) |
| Levering via meerdere stations | Vereist meerdere operators | Beperkt | Volledig gelijktijdig |
| Procesgegevens / traceerbaarheid | Alleen papieren dossiers | Gedeeltelijke digitale documenten | Volledige digitale traceerbaarheid |
| Reactie op veranderingen in de productiesnelheid | Vertraagd, handmatig | Semi-handleiding | Automatisch, realtime |
Naast de prestatiecijfers verbeteren intelligente mengsystemen ook de veiligheid van werknemers door de directe omgang met geconcentreerde harsen, verharders en oplosmiddelen te verminderen – die allemaal gezondheidsrisico’s met zich meebrengen bij huidcontact of inademing. Geautomatiseerde toedieningssystemen beperken de blootstelling aan gevaarlijke chemische stoffen tot een minimum en verminderen het aantal handmatige overdrachtshandelingen die risico op morsen met zich meebrengen.
Een intelligent lijmmengsysteem is het meest effectief wanneer het functioneert als een geïntegreerd onderdeel van de algehele besturingsarchitectuur van de productielijn, in plaats van als een op zichzelf staand automatiseringseiland. Integratie met systemen op lijn- en fabrieksniveau ontgrendelt mogelijkheden die geïsoleerde systemen niet kunnen bieden.
Het mengsysteem wisselt realtime signalen uit met de master-PLC van de productielijn via industriële communicatieprotocollen zoals PROFIBUS, PROFINET, EtherNet/IP of Modbus TCP. De belangrijkste uitgewisselde signalen zijn onder meer:
Op fabrieksmanagementniveau kunnen procesgegevens van het mengsysteem worden gebruikt door een Manufacturing Execution System (MES) voor productieplanning, kwaliteitscontrole en OEE-analyse (Overall Equipment Effectiveness). Gegevens over materiaalverbruik kunnen naar het ERP-systeem van de fabriek stromen om de voorraadgegevens automatisch bij te werken, inkooporders te activeren voor grondstoffen die bijna op zijn, en de werkelijke materiaalkosten per productieorder te berekenen.
Dit niveau van integratie betekent dat het intelligente lijmmengsysteem niet alleen bijdraagt aan de kwaliteit van het fysieke product, maar ook aan de efficiëntie en transparantie van de gehele productieoperatie – waardoor het een fundamenteel onderdeel wordt van een slimme fabrieksomgeving in plaats van een eenvoudig procesapparaat.
Voor een systeem dat zo'n cruciale rol speelt in de productiekwaliteit, zijn betrouwbaarheid en onderhoudbaarheid van het grootste belang. Met dit in gedachten zijn intelligente lijmmengsystemen ontworpen via verschillende structurele keuzes.
Door de pompprestatiegegevens in de loop van de tijd te trenden, kan het besturingssysteem vroege tekenen van slijtage detecteren, wat zich doorgaans manifesteert als een geleidelijke toename van de VFD-uitvoer die nodig is om een bepaald debiet te bereiken. Wanneer de pompefficiëntie onder een configureerbare drempel daalt, genereert het systeem een onderhoudsadvies voordat de pomp volledig uitvalt, waardoor geplande vervanging tijdens een geplande uitschakeling mogelijk is in plaats van een ongeplande storing.
Installaties met hoge beschikbaarheid omvatten redundante pompen voor kritische ingrediëntenlijnen, met automatische omschakeling bij foutdetectie. Sommige systemen bevatten ook redundante debietmeters met kruisvergelijkingslogica: als de twee meters op dezelfde lijn het meer dan een drempelwaarde oneens zijn, signaleert het systeem een sensorfout in plaats van te blijven controleren op een mogelijk foutieve meting.
Flowmeters en viscometers vereisen periodieke kalibratie om de nauwkeurigheid te behouden. Bij de meeste installaties wordt elke drie tot zes maanden de volledige kalibratie van de debietmeter gepland , waarbij wekelijks tussentijdse verificatiecontroles worden uitgevoerd waarbij het gemeten verbruik wordt vergeleken met veranderingen in het tankniveau. Het besturingssysteem kan worden geconfigureerd om operators te waarschuwen wanneer de vervaldata voor kalibratie naderen, zodat wordt voorkomen dat kalibratieschema's over het hoofd worden gezien tijdens drukke productieperioden.
Een intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:
Samen transformeren deze mogelijkheden het mengen van lijm van een handmatige, foutgevoelige taak in een nauwkeurig gecontroleerd, continu bewaakt en volledig gedocumenteerd productieproces - een proces dat rechtstreeks bijdraagt aan de kwaliteit, consistentie en efficiëntie van de gehele impregneer- en coatingproductie.
