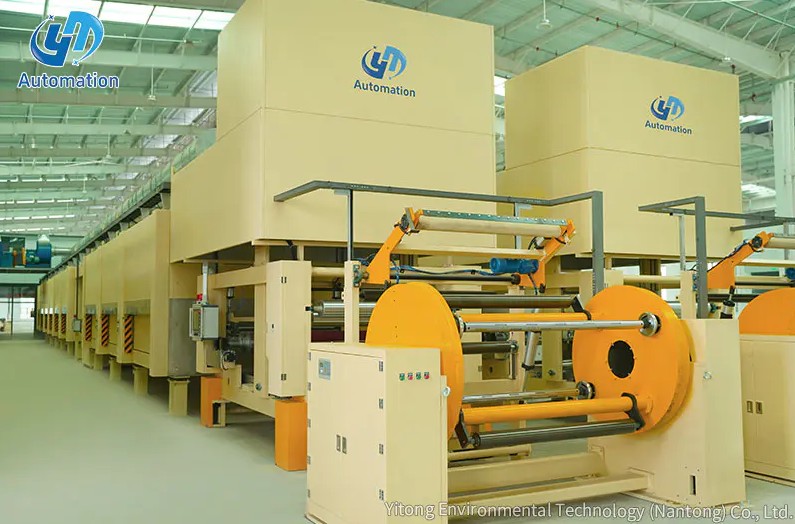

Wat is een roterende afwikkelaar?

A roterende afwikkelaar is een webverwerkingsmachine die continu een rol materiaal - zoals papier, film, folie, stof of non-woven - invoert in een stroomafwaarts conversie-, print-, coating- of lamineerproces met een gecontroleerde snelheid en spanning. Het roteert de moederrol naarmate het materiaal wordt verbruikt, waardoor een stabiele, consistente baantoevoer zonder onderbrekingen wordt gehandhaafd. In tegenstelling tot handmatige of statische afwikkelstandaarden, integreert een roterende afwikkelaar actieve spanningscontrole en, in geautomatiseerde configuraties, de mogelijkheid tot lassen of rollen wisselen, waardoor de productie ononderbroken kan doorgaan wanneer een rol op is. Het is een fundamenteel onderdeel van elke productielijn met doorlopende banen.

Kernfunctie: wat een roterende afwikkelaar doet in een productielijn

Bij elk webgebaseerd productieproces – of het nu gaat om printen, snijden, lamineren, coaten, embossen of converteren – komt de grondstof aan als een opgewikkelde rol. De taak van de roterende afwikkelaar is om die gewikkelde rol te vertalen in een bewegend plat web dat met de juiste snelheid en spanning naar het verwerkingsgedeelte van de machine beweegt.

De drie kernfuncties die een roterende afwikkelaar vervult zijn:

• Rolrotatie: De afwikkelaar houdt de moederrol vast en draait deze, waardoor materiaal wordt afgegeven met de snelheid die vereist is voor het stroomafwaartse proces – of dat nu een paar meter per minuut is voor langzaam precisiewerk of 300–800 meter per minuut bij snelle papier- of filmproductie.
• Spanningscontrole: Naarmate de roldiameter afneemt van vol naar leeg, verandert de rotatietraagheid voortdurend. Zonder compensatie zou de baanspanning geleidelijk toenemen naarmate de rol krimpt. Het spanningscontrolesysteem past automatisch de rem- of aandrijfkracht aan om het ingestelde spanningsniveau over de gehele bruikbare diameter van de rol te behouden.
• Webuitlijning: Veel roterende afwikkelaars zijn voorzien van een zijdelings baangeleidingssysteem dat de zijdelingse positie van het web corrigeert terwijl het afwikkelt, waardoor onregelmatigheden bij het opwikkelen van de rollen worden gecompenseerd en wordt voorkomen dat het web uit het verwerkingspad van de machine afdrijft.

Structurele componenten van een roterende afwikkelaar

Een roterende afwikkelaar bestaat uit verschillende geïntegreerde subsystemen, die elk bijdragen aan een stabiele, consistente baanaflevering. Door deze componenten te begrijpen, kunnen operators en technici de apparatuur correct specificeren, in bedrijf stellen en onderhouden.

Machineframe en haspelsteun

Het frame is de structurele basis van de afwikkelaar en ondersteunt het volledige gewicht van een geladen ouderrol, die kan variëren van 200 kg tot enkele tonnen afhankelijk van de materiaalbreedte en roldiameter. Zwaar uitgevoerde frames zijn vervaardigd uit staalplaat met hoge treksterkte (zoals A3-constructiestaal) die in een stijve kokerprofiel of portaalstructuur is gelast. Stijfheid is van cruciaal belang: doorbuiging van het frame onder belasting zou de geometrie van het baanpad veranderen en spanningsvariaties en volgfouten veroorzaken.

De haspelsteun – ook wel de afwikkelas of doornconstructie genoemd – houdt de kern van de ouderrol vast en brengt er rotatiekracht op over. Steunen van het veiligheidsklemtype houden de rolkern stevig vast tijdens rotatie op hoge snelheid, waardoor axiaal of radiaal slippen wordt voorkomen, waardoor de rol zou kunnen vallen of de baan zou kunnen breken. EEN Φ76 mm scroll-ontgrendelingsas is een gangbaar standaardformaat bij het afwikkelen van papier en film, passend bij de papierkern van 76 mm (3 inch) die veel wordt gebruikt in de verwerkingsindustrie. Uitbreidende klauwplaten of pneumatische spantangen grijpen de kern van binnenuit vast, waardoor snelle en veilige rolwisselingen mogelijk zijn.

Spanningscontrolesysteem

Het spanningscontrolesysteem is het technisch meest geavanceerde subsysteem van de roterende afwikkelaar. Het doel ervan is om het web automatisch op een vooraf ingesteld spanningsniveau te houden, ongeacht veranderingen in de roldiameter, lijnsnelheid of procesversnelling en -vertraging.

Spanningsbeheersing wordt bereikt door een of een combinatie van de volgende benaderingen:

• Magnetische deeltjesrem: Een slip-type reminrichting gemonteerd op de afwikkelas. De rem oefent een gecontroleerd vertragingskoppel uit om de vrije rotatie van de rol te voorkomen. Naarmate de roldiameter kleiner wordt, verhoogt de controller het remkoppel om een ​​constante baanspanning te behouden. Magnetische deeltjesremmen zorgen voor een soepele, traploze aanpassing van de spanning en worden veel gebruikt bij afwikkeltoepassingen voor lichte tot middelzware belasting.
• Servomotoraandrijving: Bij aangedreven afwikkelconfiguraties drijft een servomotor de afwikkelas in de afwikkelrichting aan, waarbij actief het koppel en dus de spanning wordt geregeld. Servoaangedreven systemen reageren sneller op spanningsverstoringen en worden gebruikt in snelle, precisiegevoelige toepassingen zoals flexibele elektronica en farmaceutische verpakkingen.
• Feedback belastingcel (krachtopnemer): Loadcellen gemonteerd op een danserrol of op vaste spanrollen meten de werkelijke baanspanning in realtime. Het spanningssignaal wordt teruggekoppeld naar de rem- of rijregelaar, die de koppeluitvoer aanpast om het instelpunt te behouden. Loadcelsystemen bereiken een spanningscontrolenauwkeurigheid van ±1–3% van instelpunt onder stabiele omstandigheden.
• Danserrolsysteem: Een verzwaarde of pneumatisch belaste, vrij zwevende rol rust op de baan tussen het afwikkelen en de eerste stroomafwaartse kneep. De danserpositie weerspiegelt de balans tussen materiaalaanbod en procesvraag. Een positiesensor bewaakt de locatie van de danser en geeft een signaal aan de spanningsregelaar om het afwikkelen dienovereenkomstig te versnellen of vertragen, waardoor inherente laagfrequente spanningsbuffering ontstaat.

Webgeleidingssysteem

Ouderrollen worden nooit met een perfecte laterale uniformiteit opgerold; de randafwijking, het uitschuiven van de kern en variaties in de materiaalbreedte zorgen ervoor dat het web zijdelings afdrijft terwijl het afwikkelt. Een baangeleidingssysteem corrigeert dit door de baanrand of middenlijnpositie te detecteren en de afwikkelstandaard of een stuurrol te bewegen om het baan opnieuw te centreren. Randsensoren die gebruik maken van ultrasone, optische of contrastsensortechnologie detecteren de baanpositie met een nauwkeurigheid van ±0,1–0,5 mm , aandrijfactuators die gedurende de hele rol de registratie behouden.

Rollaadmechanisme

Het veilig en snel laden van een zware ouderrol op de afwikkelas is een kritische operationele vereiste. Rollaadmechanismen variëren van eenvoudige handmatige hefsystemen met hijsbevestigingspunten op het frame, via hydraulische of elektrische heftafels die de rol op ashoogte brengen zonder handmatig tillen, tot volautomatische rollenwisselaars die nieuwe rollen oppakken van vloerhouders en deze onder machinebesturing op de as positioneren. De keuze van het laadmechanisme hangt af van het rolgewicht, de wisselfrequentie en het beschikbare personeelsbestand.

Soorten roterende afwikkelaars: configuraties met één station versus torentje

Roterende afwikkelaars zijn verkrijgbaar in twee fundamentele configuraties die verschillen in hun benadering van rolwisseling: de overgang van de ene uitgeputte rol naar de volgende.

Afwikkelaar met één station (enkele positie).

De eenvoudigste configuratie bevat één rol tegelijk. Wanneer de rol op is, moet de lijn stoppen, de lege kern wordt verwijderd, een nieuwe rol wordt geladen en de baan handmatig of semi-automatisch door de machine wordt gevoerd voordat de productie wordt hervat. Afwikkelaars met één station zijn goedkoper, eenvoudiger te onderhouden en geschikt voor operaties waarbij de rolwisseltijd acceptabel is in verhouding tot de productierunlengte - meestal bij langzamere lijnen, conversies in kleine oplagen of materialen die te delicaat zijn voor vliegende splitsing.

Revolver (duplex of multispool) afwikkelaar

Een revolverafwikkelaar heeft twee of meer rolposities op een roterende arm of carrousel. Terwijl de actieve rol afwikkelt, wordt de volgende rol voorgeladen en klaargezet in een standby-positie. Wanneer de actieve rol bijna uitgeput is, draait de toren om de nieuwe rol in de actieve positie te brengen en wordt er een automatische of semi-automatische verbinding gemaakt, waarbij de staart van het aflopende web wordt verbonden met de voorrand van de nieuwe rol zonder de lijn te stoppen.

Revolverafwikkelaars inschakelen nulsnelheidslassen (het web wordt kort gestopt op het laspunt terwijl de lijn uit een accumulator loopt) of vliegende koppeling (de las wordt op volle snelheid gemaakt met behulp van zelfklevende lipjes op de nieuwe rolkern). Vliegende splice-revolverafwikkelaars zijn essentieel in snelle papier-, film- en flexibele verpakkingslijnen waar elke stop afval produceert en stroomafwaartse processen verstoort die geen onderbreking kunnen verdragen.

Belangrijkste technische specificaties van een roterende afwikkelaar

Bij het specificeren van een roterende afwikkelaar voor een bepaalde toepassing moeten de volgende parameters worden gedefinieerd om ervoor te zorgen dat de machine de juiste afmetingen en configuratie heeft:

Industrieën en toepassingen waar roterende afwikkelaars essentieel zijn

Roterende afwikkelaars zijn overal aanwezig waar een gewikkelde materiaalrol het startpunt is voor een continu productie- of verwerkingsproces. Het scala aan industrieën en specifieke toepassingen is breed:

• Papier- en tissueproductie: Afwikkelen van ouderrollen papier voor het snijden, vellen, bedrukken, coaten, lamineren en weefselconversie. Papieren moederrollen kunnen enkele tonnen wegen en een diameter van meer dan 2.500 mm overschrijden, wat een robuuste frameconstructie en spanningscontrole met hoog koppel vereist.
• Flexibele verpakking: Het invoeren van plastic folie, aluminiumfolie, papier en laminaatbanen in machines voor het maken van zakken, vorm-, vul- en sluitlijnen en coatingstations. Flexibele verpakkingslijnen vereisen nauwkeurige spanningscontrole om te voorkomen dat de folie uitrekt, wat registratiefouten zou veroorzaken bij meerkleurendruk.
• Etiketten printen en converteren: Afwikkelen van etikettenmateriaal, release-liner en bedrukte etikettenbanen in de etikettenpers en afwerkingslijnen. Het snel converteren van labels vereist een snelle spanningscontrole en nauwkeurige baangeleiding voor registratienauwkeurigheid van rand tot rand ±0,1–0,2 mm .
• Vlies- en textielproductie: Het invoeren van spunbond-, meltblown- en geweven stofrollen in lamineer-, snij- en conversielijnen voor hygiëneproducten, medisch textiel en geotextiel. Niet-geweven stoffen zijn rekbaar en vereisen een zachte spanningscontrole om vervorming te voorkomen.
• Productie van batterijen en elektronica: Afwikkelen van elektrodefolies, scheiders en stroomcollectorrollen voor de assemblage van lithium-ionbatterijcellen. Deze ultradunne, kwetsbare materialen vereisen uitzonderlijk nauwkeurige spanningscontrole – vaak binnenin ±1 N — en contaminatievrije verwerking.
• Golfkarton en karton: De single-facer- en double backer-secties van een golfkartonlijn maken gebruik van roterende afwikkelaars om linerboard- en gecanneleerde mediumrollen met hoge snelheid en consistente spanning aan te voeren om de dikte en hechtingskwaliteit van het afgewerkte karton te behouden.

Roterende afwikkelaar versus statische afwikkelstandaard: belangrijkste verschillen

Een statische afwikkelstandaard – de eenvoudigste vorm van rolhouder – ondersteunt de rol op een as en zorgt ervoor dat deze vrij kan draaien terwijl de baan wordt afgetrokken door een stroomafwaartse aandrijving. Hoewel voldoende voor toepassingen met zeer lage snelheid of lage spanning, biedt een statisch statief geen spanningscontrole en is het ongeschikt voor elk proces dat consistente baanspanning, gecontroleerde vertraging of werking op hoge snelheid vereist.

Veelvoorkomende problemen bij het roterend afwikkelen en hoe u deze kunt voorkomen

Prestatieproblemen met de roterende afwikkelaar zijn doorgaans terug te voeren op een klein aantal terugkerende oorzaken. Door deze proactief aan te pakken via de installatie en het onderhoud van machines, worden de meeste webbreuken, spanningsverstoringen en registratiefouten in downstream-processen voorkomen.

Spanningsvariatie en webbreuken

Spanningspieken tijdens het versnellen of vertragen, en een progressieve spanningsverhoging naarmate de roldiameter kleiner wordt, zijn de voornaamste oorzaken van baanbreuken. Preventiemaatregelen omvatten het verifiëren dat de taperspanningscompensatie van het spanningscontrolesysteem correct is gekalibreerd voor de modulus van het materiaal, het controleren of de luchtdruk van de danserrol of het op nul zetten van de loadcel binnen de specificatie ligt, en het bevestigen dat de rem of aandrijving reageert binnen de vereiste tijdconstante voor de gebruikte lijnsnelheid.

Webdrift en randschade

Laterale baandrift zorgt ervoor dat randen contact maken met de machinestructuur, waardoor randbeschadiging, stofvorming en registratiefouten ontstaan. Webgeleidingssystemen vereisen sensorkalibratiecontroles bij elke rolwisseling om te bevestigen dat het geleidingsreferentiepunt overeenkomt met de werkelijk vereiste baanhartlijn of randpositie. De excentriciteit van de rol – waarbij de rolkern niet concentrisch is met de buitendiameter van de gewikkelde rol – produceert een periodieke laterale oscillatie die de correctiebandbreedte van de webgeleider kan overschrijden, waardoor intermitterende drift ontstaat die de geleider niet volledig kan onderdrukken.

Schade bij het laden van rollen

Onjuiste rolbelading – met name rollen die niet in het midden zijn geladen of waarbij de spantang niet volledig is ingeschakeld – veroorzaakt doorbuiging van de as onder belasting, een ongelijkmatige verdeling van de spanning over de baanbreedte en een mogelijke rolval bij snelheid. Steunen van het veiligheidsklemtype met positieve bevestigingsbevestiging (zoals een nabijheidssensor die de verlenging van de spankop verifieert) verminderen dit risico aanzienlijk in productieomgevingen met hoge snelheid.

Routineonderhoud voor betrouwbare prestaties van de roterende afwikkelaar

Roterende afwikkelaars zijn mechanisch robuust, maar vereisen regelmatig onderhoud om gedurende hun hele levensduur nauwkeurige spanningscontrole en baangeleidingsprestaties te behouden.

1. Rem- en magnetische deeltjesremservice: Magnetische deeltjesremmen vereisen elke vloeistofvervanging 1.000–2.000 bedrijfsuren of met het door de fabrikant opgegeven interval. Verslechterde remvloeistof produceert een inconsistent koppel dat direct spanningsvariatie veroorzaakt.
2. Kalibratie van loadcellen: Controleer de nul- en spankalibratie van de loadcells maandelijks of met de frequentie gespecificeerd in de machinedocumentatie. Kalibratiedrift in loadcellen produceert een systematische spanningsverschuiving die zich in de loop van de tijd ophoopt.
3. Chuck en expanderende doorninspectie: Inspecteer de spansegmenten en bedieningsmechanismen elk kwartaal op slijtage, krassen en vervuiling. Versleten spantangsegmenten verminderen de grijpkracht op de kern, waardoor het risico op het wegglijden van de kern bij hoge snelheid toeneemt.
4. Lagerinspectie en smering: Afwikkelaslagers dragen hoge radiale en axiale belastingen door het grote rolgewicht en de baanspanning. Smeer op het gespecificeerde interval en vervang bij het eerste teken van geluid, trillingen of verhoogde bedrijfstemperatuur – meestal daarboven 70°C op het buitenoppervlak van het lagerhuis tijdens het hardlopen.
5. Webgids sensorreiniging: Rand- en lijnsensoren verzamelen stof- en materiaalafzettingen die de detectienauwkeurigheid verminderen. Reinig de sensorvlakken bij elke rolwisseling en controleer de correctiereactie van het geleidingssysteem met een testoffset om de volledige werking te bevestigen.
6. Inspectie van frame en bevestigingsmiddel: Inspecteer structurele lasnaden en montagebevestigingen jaarlijks op vermoeiingsscheuren, vooral op plaatsen met hoge spanning, zoals de montagepunten van de haspelsteun, waar dynamisch rolgewicht en trekbelastingen worden overgebracht op de framestructuur.
